Konwektory podłogowe
Katherm HK
Nr artykułu:
14332231111900
Cena netto
7.862,00 zł
plus 23% VAT
Przegląd
- Wszystkie zamontowane komponenty umieszczone centralnie na bloku zacisków
- Jednostka połączeń elektrycznych umieszczona w łatwo dostępnym miejscu
- Zintegrowany zasilacz 230 V/24 V
- Regulacja za pośrednictwem termostatów pokojowych Kampmann lub regulatorów lokalnych
- Możliwe przygotowane okablowanie do kolejnego urządzenia
Katherm HK z funkcją doprowadzania powietrza doskonale nadaje się do wprowadzania powietrza pierwotnego (świeżego powietrza) do pomieszczenia. Pozwala to optymalnie łączyć ogrzewanie, chłodzenie i doprowadzanie powietrza. Do wyboru dostępne są dwa warianty wykonania: Wprowadzanie powietrza pierwotnego przez moduły lub kanały powietrza doprowadzanego. W obu wariantach strumień powietrza pierwotnego opuszcza kanał z niską prędkością wylotową bez zawirowań. Objętość dostarczanego powietrza można regulować zgodnie z wymaganiami za pomocą zasuwy powietrznej.
- Energooszczędny, z wirnikami o zoptymalizowanym przepływie w układzie kaskadowym jako nieprzerwany pas wentylatorowy
- Równomierny przepływ powietrza przez konwektor
- Wytrzymała i cichobieżna konstrukcja silnika
- Płynna regulacja obrotów poprzez zewnętrzny sygnał 0-10 V
- Nadzór silnika z wewnętrznym przetwarzaniem usterek
- Z zabezpieczeniem przed przekręceniem
- Ze sprawdzonego połączenia miedzi/aluminium, zoptymalizowany pod kątem przepływu powietrza i mocy użytecznej
- Opcjonalnie z wyprowadzonymi przyłączami
- Powłoka w kolorze grafitowoszarym
- Jednocześnie pełni rolę ochrony przed włożeniem palców do wentylatora poprzecznego
- Ramka do mocowania filtra, kierownica wentylacyjna, podpora kratki i podpora poprzeczna do usztywnienia kanału
- W wersji 2-rurowej do dodatkowego ogrzewania elektrycznego
- Ze zintegrowanym, regulowanym bezstopniowo elektrycznym prętem grzewczym
- Ze zintegrowanym łańcuchem bezpieczeństwa, składającym się z dwóch przełączników temperatury bezpieczeństwa
- Trwałe 4-rurowe rozwiązanie systemowe z nakładem dla systemu 2-rurowego
- Łatwy demontaż wentylatora poprzecznego bez narzędzi
- Nowatorskie połączenie złączek i sworzni kulowych
- Jednoczesna izolacja akustyczna
- Umożliwia szybką i bezpieczną instalację elektryczną, oszczędza czas montażu
Obliczenie mocy
Poziom mocy akustycznej, widmo oktawowe
W zależności od zastosowania moc akustyczna jest określana zgodnie z normą PN EN ISO 3741 (w komorze pogłosowej), zgodnie z normą PN EN ISO 3744 (w komorze bezechowej lub zgodnie z normą PN EN ISO 9614 (na podstawie pomiarów natężenia dźwięku).
Oktave Spektrum
EPD data
Dane LCA specyficzne dla numeru pozycji na podstawie zweryfikowanej EPD zgodnie z EN 15804, która jest dostępna do pobrania w The International EPD System. Oddzielny podział modułów cyklu życia dostępny online poprzez przycisk "Arkusz danych EPD". Oddziaływanie na środowisko modułu B odnosi się do 1 roku użytkowania. A: Etap produktu i procesu konstrukcyjnego - B: Etap użytkowania - C: Etap końca życia - D: Korzyści i obciążenia poza granicami systemu
| Impact Category | A | B | C | D |
|---|---|---|---|---|
| GWP - Fossil | kg CO₂ eq | 8.98E+01 | 6.01E+00 | 3.44E+00 | -3.92E+01 |
| GWP - Biogenic | kg CO₂ eq | -2.61E+00 | 7.02E-01 | 1.36E-03 | -1.91E-02 |
| GWP - Luluc | kg CO₂ eq | 8.97E-01 | 2.32E-02 | 1.69E-04 | -2.85E-01 |
| GWP - Total | kg CO₂ eq | 8.81E+01 | 6.73E+00 | 3.44E+00 | -3.97E+01 |
| ODP | kg CFC-11 eq | 7.32E-06 | 4.05E-07 | 6.77E-08 | -2.64E-06 |
| AP | mol H+ eq | 9.86E-01 | 4.86E-02 | 1.40E-03 | -5.75E-01 |
| EP - Freshwater | kg P eq | 8.61E-02 | 4.13E-03 | 4.44E-05 | -4.77E-02 |
| EP - Marine | kg N eq | 1.03E-01 | 5.69E-03 | 4.75E-04 | -4.91E-02 |
| EP - Terrestrial | mol N eq | 1.12E+00 | 6.72E-02 | 5.45E-03 | -5.70E-01 |
| POCP | kg NMVOC | 3.27E-01 | 1.68E-02 | 1.20E-03 | -1.65E-01 |
| ADPE | kg Sb eq | 1.37E-02 | 1.38E-03 | 1.07E-06 | -1.09E-02 |
| ADPF | MJ | 1.21E+03 | 1.48E+02 | 3.51E+00 | -4.84E+02 |
| WDP | m³ depriv. | 2.34E+01 | 9.58E-01 | 1.08E-01 | -8.50E+00 |
| PM | disease inc. | 6.58E-06 | 1.75E-07 | 2.13E-08 | -2.98E-06 |
| IR | kBq U-235 eq | 1.36E+01 | 4.91E+00 | 2.04E-02 | -4.18E+00 |
| ETP - FW | CTUe | 6.28E+03 | 3.27E+02 | 1.44E+01 | -4.21E+03 |
| HTP - C | CTUh | 4.40E-07 | 1.14E-08 | 4.55E-10 | -2.23E-07 |
| HTP - NC | CTUh | 9.96E-06 | 4.74E-07 | 7.30E-09 | -6.57E-06 |
| SQP | Pt | 6.98E+02 | 6.58E+01 | 4.99E+00 | -2.30E+02 |
| PERE | MJ | 3.33E+02 | 2.75E+01 | 1.14E-01 | -9.27E+01 |
| PERM | MJ | 0.00E+00 | 0.00E+00 | 0.00E+00 | 0.00E+00 |
| PERT | MJ | 3.33E+02 | 2.75E+01 | 1.14E-01 | -9.27E+01 |
| PENRE | MJ | 1.21E+03 | 1.48E+02 | 3.51E+00 | -4.84E+02 |
| PENRM | MJ | 0.00E+00 | 0.00E+00 | 0.00E+00 | 0.00E+00 |
| PENRT | MJ | 1.21E+03 | 1.48E+02 | 3.51E+00 | -4.84E+02 |
| SM | kg | 0.00E+00 | 0.00E+00 | 0.00E+00 | 0.00E+00 |
| RSF | MJ | 0.00E+00 | 0.00E+00 | 0.00E+00 | 0.00E+00 |
| NRSF | MJ | 0.00E+00 | 0.00E+00 | 0.00E+00 | 0.00E+00 |
| FW | m³ | 5.74E-01 | 6.00E-02 | 4.41E-03 | -2.68E-01 |
| HWD | kg | 0.00E+00 | 0.00E+00 | 0.00E+00 | 0.00E+00 |
| NHWD | kg | 4.81E+00 | 0.00E+00 | 0.00E+00 | 0.00E+00 |
| RWD | kg | 0.00E+00 | 0.00E+00 | 0.00E+00 | 0.00E+00 |
| CRU | kg | 0.00E+00 | 0.00E+00 | 0.00E+00 | 0.00E+00 |
| MFR | kg | 0.00E+00 | 0.00E+00 | 1.46E+01 | 0.00E+00 |
| MER | kg | 0.00E+00 | 0.00E+00 | 1.15E+00 | 0.00E+00 |
| EE (Electrical) | MJ | 0.00E+00 | 0.00E+00 | 0.00E+00 | 0.00E+00 |
| EE (Thermal) | MJ | 0.00E+00 | 0.00E+00 | 0.00E+00 | 0.00E+00 |
| *GWP-GHG | kg CO₂ eq | 8.80E+01 | 5.96E+00 | 3.44E+00 | -3.82E+01 |
Akcesoria
Akcesoria regulacyjne elektromechaniczne 230 V
Termostat pokojowy
ogrzewanie/chłodzenie, 2-/4-rurowy, 3-stopniowy, tylko w połączeniu z zaworami/zestawami zaworowymi z siłownikiem, z przełącznikiem wył./ręczny/wentylacja automatyczna, 230 V AC, otw./zam., Natynkowy, Klasa ochrony II, Stopień ochrony IP 30, Zakres regulacji temperatury 5 - 30 °C, Kolor biały alpejski podobny do RAL 9010, Typ 30155
Termostaty pomieszczeniowe nr art. 194000146928, 196000148916, 196000030155, 196000030256 i 196000030456
opcjonalnie wersja zamykana, czujnik przylgowy nr art. 196000148922
Pasuje do: urządzenia EC elektromechaniczne, 5 Katherm HK Konwektory podłogowe, 5 TOP, Ultra lub Ultra Allround Aparaty grzewczo-wentylacyjne, 5 Venkon lub PowerKon LT Klimakonwektory, 5 KaCool D AF, KaCool W lub KaDeck Klimakonwektory
Termostaty pomieszczeniowe nr art. 194000146928, 196000148916, 196000030155, 196000030256 i 196000030456
opcjonalnie wersja zamykana, czujnik przylgowy nr art. 196000148922
Pasuje do: urządzenia EC elektromechaniczne, 5 Katherm HK Konwektory podłogowe, 5 TOP, Ultra lub Ultra Allround Aparaty grzewczo-wentylacyjne, 5 Venkon lub PowerKon LT Klimakonwektory, 5 KaCool D AF, KaCool W lub KaDeck Klimakonwektory
Nr artykułu:
196000030155
Cena netto
1.179,00 zł
plus 23% VAT
Regulator klimatyzacji
ogrzewanie/chłodzenie, 2-/4-rurowy, bez Modbus, tylko w połączeniu z zaworami/zestawami zaworów, z siłownikiem, bezstopniowy, z menu obsługi na wyświetlaczu LCD i zintegrowanym programem czasowym, 230 V AC, otw./zam., Natynkowy, Stopień ochrony IP 30, Zakres regulacji temperatury 0 - 50 °C, Kolor biały alpejski podobny do RAL 9010, Typ 148941
Pasuje do: urządzenia EC elektromechaniczne, 4 Katherm HK Konwektory podłogowe, 4 KaCool D AF, KaCool W, Venkon lub KaDeck Klimakonwektory, 4 Ultra Allround Aparaty grzewczo-wentylacyjne
Pasuje do: urządzenia EC elektromechaniczne, 4 Katherm HK Konwektory podłogowe, 4 KaCool D AF, KaCool W, Venkon lub KaDeck Klimakonwektory, 4 Ultra Allround Aparaty grzewczo-wentylacyjne
Nr artykułu:
196000148941
Cena netto
1.949,00 zł
plus 23% VAT
Regulator klimatyzacji
ogrzewanie/chłodzenie, 2-/4-rurowy, bez Modbus, tylko w połączeniu z zaworami/zestawami zaworów, z siłownikiem, bezstopniowy, z menu obsługi na wyświetlaczu LCD i zintegrowanym programem czasowym, 230 V AC, otw./zam., Natynkowy, Stopień ochrony IP 30, Zakres regulacji temperatury 0 - 50 °C, Kolor czarny ostrzegawczy podobny do RAL 9004, Typ 148942
Pasuje do: urządzenia EC elektromechaniczne, 4 Katherm HK Konwektory podłogowe, 4 KaCool D AF, KaCool W, Venkon lub KaDeck Klimakonwektory, 4 Ultra Allround Aparaty grzewczo-wentylacyjne
Pasuje do: urządzenia EC elektromechaniczne, 4 Katherm HK Konwektory podłogowe, 4 KaCool D AF, KaCool W, Venkon lub KaDeck Klimakonwektory, 4 Ultra Allround Aparaty grzewczo-wentylacyjne
Nr artykułu:
196000148942
Cena netto
1.949,00 zł
plus 23% VAT
Regulator klimatyzacji
ogrzewanie/chłodzenie, 2-/4-rurowy, z Modbus, tylko w połączeniu z zaworami/zestawami zaworów, z siłownikiem, bezstopniowy, z menu obsługi na wyświetlaczu LCD i zintegrowanym programem czasowym, 230 V AC, otw./zam., Natynkowy, Stopień ochrony IP 30, Zakres regulacji temperatury 0 - 50 °C, Kolor biały alpejski podobny do RAL 9010, Typ 148943
Pasuje do: urządzenia EC elektromechaniczne, 4 Katherm HK Konwektory podłogowe, 4 KaCool D AF, KaCool W, Venkon lub KaDeck Klimakonwektory, 4 Ultra Allround Aparaty grzewczo-wentylacyjne
Pasuje do: urządzenia EC elektromechaniczne, 4 Katherm HK Konwektory podłogowe, 4 KaCool D AF, KaCool W, Venkon lub KaDeck Klimakonwektory, 4 Ultra Allround Aparaty grzewczo-wentylacyjne
Nr artykułu:
196000148943
Cena netto
2.084,00 zł
plus 23% VAT
Regulator klimatyzacji
ogrzewanie/chłodzenie, 2-/4-rurowy, z Modbus, tylko w połączeniu z zaworami/zestawami zaworów, z siłownikiem, bezstopniowy, z menu obsługi na wyświetlaczu LCD i zintegrowanym programem czasowym, 230 V AC, otw./zam., Natynkowy, Stopień ochrony IP 30, Zakres regulacji temperatury 0 - 50 °C, Kolor czarny ostrzegawczy podobny do RAL 9004, Typ 148944
Pasuje do: urządzenia EC elektromechaniczne, 4 Katherm HK Konwektory podłogowe, 4 KaCool D AF, KaCool W, Venkon lub KaDeck Klimakonwektory, 4 Ultra Allround Aparaty grzewczo-wentylacyjne
Pasuje do: urządzenia EC elektromechaniczne, 4 Katherm HK Konwektory podłogowe, 4 KaCool D AF, KaCool W, Venkon lub KaDeck Klimakonwektory, 4 Ultra Allround Aparaty grzewczo-wentylacyjne
Nr artykułu:
196000148944
Cena netto
2.084,00 zł
plus 23% VAT

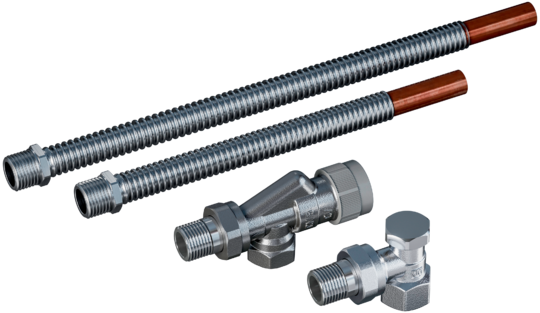

Zestawy zaworów

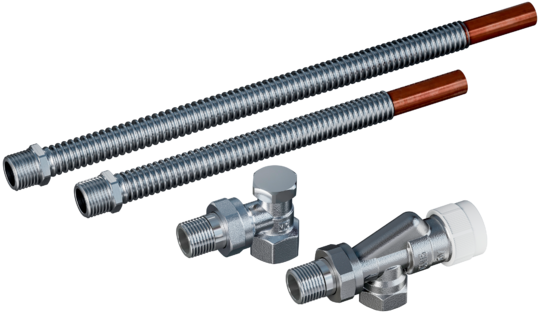

Zestaw zaworów
ogrzewanie/chłodzenie, 2-rurowy, zawiera wstępnie ustawiany zawór, zawory odcinające RVL narożne, z zaworem w kształcie osiowym, nastawialnym, z blokadą śrubową powrotu w kształcie narożnika, Siłownik termoelektryczny 24 V, Przyłącze 1/2'', Współczynnik KVS 1 m³/h, Maks. ciśnienie robocze 10 bar, Dostarczany oddzielnie
Pasuje do: DN 15
Pasuje do: DN 15
Nr artykułu:
194000143211
Cena netto
680,00 zł
plus 23% VAT

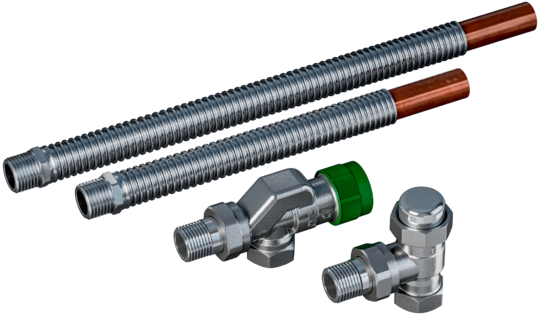

Zestaw zaworów
ogrzewanie/chłodzenie, 2-rurowy, 1 wstępnie ustawiany zawór, siłownik, odcinający RLV, kształt narożny, Siłownik termoelektryczny 24 V, z zaworem w kształcie osiowym, nastawialnym, z blokadą śrubową powrotu w kształcie narożnika, Przyłącze 1/2'', Współczynnik KVS 2,65 m³/h, Maks. ciśnienie robocze 16 bar, Dostarczany oddzielnie
Pasuje do: do wyższego przepływu od 250 l/h, DN 15
Pasuje do: do wyższego przepływu od 250 l/h, DN 15
Nr artykułu:
194000143241
Cena netto
698,00 zł
plus 23% VAT
Zawory i śrubunki powrotne z odcięciem
Zawór termostatyczny
Kształt osiowo-kątowy, z nastawą wstępną, Przyłącze 1/2'', Współczynnik KVS 1 m³/h, Maks. ciśnienie robocze 10 bar
Pasuje do: Katherm NK 137/182 (wysokość kanału 92 mm i 120 mm), DN 15
Pasuje do: Katherm NK 137/182 (wysokość kanału 92 mm i 120 mm), DN 15
Nr artykułu:
194000346911
Cena netto
176,00 zł
plus 23% VAT
Zawór termostatyczny
Kształt osiowo-kątowy, z nastawą wstępną, Przyłącze 1/2'', Współczynnik KVS 2,65 m³/h, Maks. ciśnienie robocze 16 bar
Pasuje do: do wyższego przepływu od 250 l/h, DN 15
Pasuje do: do wyższego przepływu od 250 l/h, DN 15
Nr artykułu:
194000346914
Cena netto
230,00 zł
plus 23% VAT
Klucz nastawczy
Potrzebny raz na projekt.
Pasuje do: zawory z nastawą wstępną, zestawy zaworów i zestaw przyłączeniowy konwektora
Pasuje do: zawory z nastawą wstępną, zestawy zaworów i zestaw przyłączeniowy konwektora
Nr artykułu:
194000346915
Cena netto
32,00 zł
plus 23% VAT
Zestaw nastawczy
Pasuje do: Ustawione wstępnie dolne części zaworów i zestawy zaworowe o większym przepływie od 250 l/h
Nr artykułu:
194000346916
Cena netto
171,00 zł
plus 23% VAT
Śrubunek powrotny z odcięciem
Kształt przelotowy, Przyłącze 1/2''
Nr artykułu:
194000145952
Cena netto
95,00 zł
plus 23% VAT
Śrubunek powrotny z odcięciem
Kształt kątowy, Przyłącze 1/2''
Nr artykułu:
194000145953
Cena netto
95,00 zł
plus 23% VAT
Śrubunek powrotny z odcięciem
Kształt przelotowy, Przyłącze 1/2''
Pasuje do: do wyższego przepływu od 250 l/h
Pasuje do: do wyższego przepływu od 250 l/h
Nr artykułu:
194000145954
Cena netto
153,00 zł
plus 23% VAT
Śrubunek powrotny z odcięciem
Kształt kątowy, Przyłącze 1/2''
Pasuje do: do wyższego przepływu od 250 l/h
Pasuje do: do wyższego przepływu od 250 l/h
Nr artykułu:
194000145955
Cena netto
140,00 zł
plus 23% VAT
Siłowniki zaworów
Siłownik termoelektryczny
230 V AC
Pasuje do: Termostat pokojowy typ 30155 i regulator klimatu typ 14894x
Pasuje do: Termostat pokojowy typ 30155 i regulator klimatu typ 14894x
Nr artykułu:
194000146905
Cena netto
378,00 zł
plus 23% VAT
Siłownik termoelektryczny
24 V AC/DC
Pasuje do: Katherm w wariancie sterowania KaControl -C1 i termostat zegarowy typ 30456
Pasuje do: Katherm w wariancie sterowania KaControl -C1 i termostat zegarowy typ 30456
Nr artykułu:
194000146906
Cena netto
378,00 zł
plus 23% VAT
Filtr
Filtr wlotu powietrza
Wymienny wkład filtracyjny bez ramy, Filtr ISO Coarse 30% (G2)
Pasuje do: Długość 1200 mm
Pasuje do: Długość 1200 mm
Nr artykułu:
143014313019
Cena netto
104,00 zł
plus 23% VAT
Wanna i pompa kondensatu
Zestaw montażowy pompy kondensatu
230 V 50 Hz, 20 W, Dostarczany oddzielnie, Typ 143813
Pasuje do: szerokość konstrukcyjna 320 mm, wysokość konstrukcyjna 130 mm i szerokość konstrukcyjna 360 mm, wysokość konstrukcyjna 210 mm
Pasuje do: szerokość konstrukcyjna 320 mm, wysokość konstrukcyjna 130 mm i szerokość konstrukcyjna 360 mm, wysokość konstrukcyjna 210 mm
Nr artykułu:
194000143813
Cena netto
1.355,00 zł
plus 23% VAT
Zestaw montażowy pompy kondensatu
230 V 50 Hz, 20 W, Fabrycznie zamontowany, Typ 143814
Pasuje do: szerokość konstrukcyjna 320 mm, wysokość konstrukcyjna 130 mm i szerokość konstrukcyjna 360 mm, wysokość konstrukcyjna 210 mm
Pasuje do: szerokość konstrukcyjna 320 mm, wysokość konstrukcyjna 130 mm i szerokość konstrukcyjna 360 mm, wysokość konstrukcyjna 210 mm
Nr artykułu:
194000143814
Cena netto
2.003,00 zł
plus 23% VAT
Osłony montażowe
Osłona montażowa
Z płyty paździerzowej, do ochrony podczas budowy, Fabrycznie zamontowana, kratki dostarczane w oddzielnych opakowaniach
Cena za m.b.
Cena za m.b.
Nr artykułu:
194000100320
Cena netto
99,00 zł
plus 23% VAT
