Konwektory podłogowe
Katherm QE
Nr artykułu:
242211111129
Cena netto
10.454,00 zł
plus 23% VAT
Przegląd
- Ze stali nierdzewnej/aluminium-cynku z płynną regulacją mocy, grzałka i wentylator sterowane przez sygnał 0–10 V
- Stopień ochrony IP 65
- Fabrycznie podłączona grzałka z systemem regulacji mocy
- Jako element zasłaniający przyłącza
- Ze szczelinami wentylacyjnymi
Kratka Katherm QE służy jako ochrona przed dotknięciem. Jest przymocowana fabrycznie i można ją usunąć tylko za pomocą odpowiedniego narzędzia.
- Z wbudowaną kratką ochronną pełniącą rolę elementu zabezpieczającego przed dotknięciem. Wentylator poprzeczny EC zapewnia równomierny przepływ powietrza przez grzałkę. Dzięki temu uzyskujemy wysokie moce cieplne przy niskiej emisji hałasu. Bezstopniowa regulacja prędkości obrotowej przez sygnał zewnętrzny 0–10 V, nadzór silnika ze zintegrowanym przetwarzaniem usterek.
EPD data
Dane LCA specyficzne dla numeru pozycji na podstawie zweryfikowanej EPD zgodnie z EN 15804, która jest dostępna do pobrania w The International EPD System. Oddzielny podział modułów cyklu życia dostępny online poprzez przycisk "Arkusz danych EPD". Oddziaływanie na środowisko modułu B odnosi się do 1 roku użytkowania. A: Etap produktu i procesu konstrukcyjnego - B: Etap użytkowania - C: Etap końca życia - D: Korzyści i obciążenia poza granicami systemu
| Impact Category | A | B | C | D |
|---|---|---|---|---|
| GWP - Fossil | kg CO₂ eq | 8.73E+01 | 8.50E+02 | 1.26E+00 | -5.06E+01 |
| GWP - Biogenic | kg CO₂ eq | 2.33E-01 | 5.13E-01 | 2.53E-04 | -1.46E-01 |
| GWP - Luluc | kg CO₂ eq | 9.23E-01 | 1.03E+00 | 1.27E-04 | -6.91E-01 |
| GWP - Total | kg CO₂ eq | 8.84E+01 | 8.52E+02 | 1.26E+00 | -5.14E+01 |
| ODP | kg CFC-11 eq | 2.05E-06 | 4.34E-05 | 1.17E-08 | -1.40E-06 |
| AP | mol H+ eq | 5.33E-01 | 2.17E+00 | 9.47E-04 | -3.26E-01 |
| EP - Freshwater | kg P eq | 4.87E-02 | 8.44E-02 | 3.33E-05 | -3.00E-02 |
| EP - Marine | kg N eq | 1.24E-01 | 6.05E-01 | 3.31E-04 | -4.75E-02 |
| EP - Terrestrial | mol N eq | 8.71E-01 | 6.85E+00 | 3.46E-03 | -4.75E-01 |
| POCP | kg NMVOC | 3.71E-01 | 1.99E+00 | 1.29E-03 | -2.24E-01 |
| ADPE | kg Sb eq | 1.58E-03 | 2.04E-03 | 5.76E-07 | -9.38E-04 |
| ADPF | MJ | 1.16E+03 | 2.21E+04 | 3.29E+00 | -6.74E+02 |
| WDP | m³ depriv. | 1.21E+01 | 3.56E+01 | 8.28E-02 | -4.24E+00 |
| PM | disease inc. | 6.47E-06 | 1.38E-05 | 2.22E-08 | -3.73E-06 |
| IR | kBq U-235 eq | 1.29E+01 | 7.60E+02 | 5.84E-03 | -8.16E+00 |
| ETP - FW | CTUe | 6.25E+02 | 1.44E+03 | 5.22E+00 | -2.59E+02 |
| HTP - C | CTUh | 3.67E-07 | 2.31E-07 | 1.86E-10 | -2.13E-07 |
| HTP - NC | CTUh | 2.81E-06 | 5.13E-06 | 2.74E-09 | -1.79E-06 |
| SQP | Pt | 4.62E+02 | 9.56E+03 | 4.83E+00 | -9.16E+01 |
| PERE | MJ | 3.15E+02 | 4.96E+03 | 7.29E-02 | -1.87E+02 |
| PERM | MJ | 0.00E+00 | 0.00E+00 | 0.00E+00 | 0.00E+00 |
| PERT | MJ | 3.15E+02 | 4.96E+03 | 7.29E-02 | -1.87E+02 |
| PENRE | MJ | 1.16E+03 | 2.21E+04 | 3.29E+00 | -6.74E+02 |
| PENRM | MJ | 0.00E+00 | 0.00E+00 | 0.00E+00 | 0.00E+00 |
| PENRT | MJ | 1.16E+03 | 2.21E+04 | 3.29E+00 | -6.74E+02 |
| SM | kg | 0.00E+00 | 0.00E+00 | 0.00E+00 | 0.00E+00 |
| RSF | MJ | 0.00E+00 | 0.00E+00 | 0.00E+00 | 0.00E+00 |
| NRSF | MJ | 0.00E+00 | 0.00E+00 | 0.00E+00 | 0.00E+00 |
| FW | m³ | 5.53E-01 | 5.55E+00 | 2.93E-03 | -2.76E-01 |
| HWD | kg | 0.00E+00 | 0.00E+00 | 0.00E+00 | 0.00E+00 |
| NHWD | kg | 5.05E+00 | 0.00E+00 | 0.00E+00 | 0.00E+00 |
| RWD | kg | 0.00E+00 | 0.00E+00 | 0.00E+00 | 0.00E+00 |
| CRU | kg | 0.00E+00 | 0.00E+00 | 0.00E+00 | 0.00E+00 |
| MFR | kg | 0.00E+00 | 0.00E+00 | 1.65E+01 | 0.00E+00 |
| MER | kg | 0.00E+00 | 0.00E+00 | 4.21E-01 | 0.00E+00 |
| EE (Electrical) | MJ | 0.00E+00 | 0.00E+00 | 0.00E+00 | 0.00E+00 |
| EE (Thermal) | MJ | 0.00E+00 | 0.00E+00 | 0.00E+00 | 0.00E+00 |
| *GWP-GHG | kg CO₂ eq | 8.84E+01 | 8.52E+02 | 1.26E+00 | -5.14E+01 |
Akcesoria
Akcesoria regulacyjne elektromechaniczne 230 V

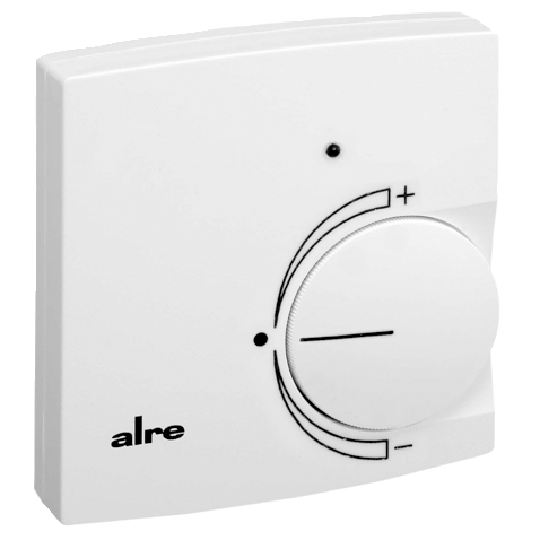

Regulator temperatury pomieszczenia
ogrzewanie/chłodzenie, z wyświetlaniem wartości zadanej za pomocą rosnących strzałek, dla systemów grzewczych i chłodzących, 24 V AC/DC, 0 - 10 V, 50 Hz, Natynkowy, Klasa ochrony III, Stopień ochrony IP 30, Zakres regulacji temperatury 13 - 29 °C, Kolor biały alpejski podobny do RAL 9010, Typ 146828
Termostaty pomieszczeniowe nr art. 194000146928, 196000148916, 196000030155, 196000030256 i 196000030456
Pasuje do: Wersja 2/4-przewodowa, 5 Katherm QE lub Katherm HK 320 E Konwektory podłogowe
Termostaty pomieszczeniowe nr art. 194000146928, 196000148916, 196000030155, 196000030256 i 196000030456
Pasuje do: Wersja 2/4-przewodowa, 5 Katherm QE lub Katherm HK 320 E Konwektory podłogowe
Nr artykułu:
194000146928
Cena netto
1.674,00 zł
plus 23% VAT
Pliki do pobrania
Informacje o linii produktów
Przegląd produktów
PDF
(17,3 MB)
Systemy podpodłogowe – Dla komfortowego klimatu w pomieszczeniu
PDF
(6,1 MB)
Instrukcja montażu
Katherm QE podłogowe kanały grzewcze
PDF
(4 MB)
Deklaracje zgodności/Certyfikaty/Inne
EPD Katherm QE 1700mm
PDF
(9,4 MB)
EPD Katherm QE 1250mm
PDF
(9,3 MB)
EPD Katherm QE 825mm
PDF
(9,3 MB)
Atest higieniczny
PDF
(582 kB)
Deklaracja zgodności UE konwektorów podłogowych Katherm
PDF
(457 kB)
Cyfrowa baza danych EPD Katherm QE 1700 mm
Katalogi techniczne
Katherm QE podłogowe kanały grzewcze
PDF
(4,2 MB)
Schematy okablowania
Verlegepläne Katherm QE elektromechanisch
PDF
(555 kB)
Rysunki techniczne
Katherm QE, Kanalbreite 207 mm, Kanalhöhe 112 mm, Kanallängen 825- 1700 mm, Abmessungen [Inch]
PDF
(321 kB)
Katherm QE, Kanalbreite 207 mm, Kanalhöhe 112 mm, Kanallängen 825- 1700 mm, Abmessungen [mm]
PDF
(530 kB)
Katherm QE, Kanalbreite 207 mm, Kanalhöhe 112 mm, Kanallängen 825- 1700 mm, Abmessungen [Inch]
DWG
(438 kB)
Katherm QE, Kanalbreite 207 mm, Kanalhöhe 112 mm, Kanallängen 825- 1700 mm, Abmessungen [mm]
DWG
(436 kB)
Dane BIM (Building Information Modeling)
Katherm QE 1700 mm
RFA
(460 kB)
